ამ წარუმატებლობას აქვს შაბლონები და უმეტესობა დიაგნოსტირდება 30 წუთში ან ნაკლებ დროში. ეს გზამკვლევი სტრუქტურირებულია იმაზე, თუ როგორ მუშაობს პრობლემების აღმოფხვრა რეალურად: დაწყებული იქიდან, რასაც ხედავთ ეკრანზე, შემდეგ იმუშავებთ უკან მიზეზამდე. ინარჩუნებ თუ არაკომერციული LCD ეკრანებისაცალო ვაჭრობაში, პანელების გაშვება საჯარო კიოსკებში, ან ჩაშენებული აპარატურის გამართვა განვითარების დროს, დიაგნოსტიკური პროცესი იგივეა.
სწრაფი სიმპტომების მითითება
გამოიყენეთ ეს ცხრილი, როგორც თქვენი პირველი ფილტრი. მრავალმა მიზეზმა შეიძლება გამოიწვიოს ერთი და იგივე სიმპტომი, ამიტომ განიხილეთ იგი როგორც საწყისი მიმართულება და არა საბოლოო პასუხი.
| სიმპტომი | ყველაზე სავარაუდო მიზეზი | პირველი მოქმედება |
|---|---|---|
| სრულიად მუქი ეკრანი, განათების გარეშე | დენის გათიშვა ან აფეთქებული დაუკრავენ | გაზომეთ შეყვანის ძაბვა მოდულის ქინძისთავებზე |
| ეკრანი ჩართულია, მაგრამ ძალიან ბუნდოვანი | ფონური განათების დეგრადაცია ან წარუმატებელი LED მასივი | შეამოწმეთ უკანა განათების წრე დამოუკიდებლად |
| სუსტი სურათი ჩანს მხოლოდ ფანრით | ფონური განათების გაუმართაობა - პანელი თავისთავად ფუნქციონირებს | შეამოწმეთ LED ზოლები და მძღოლის წრე |
| მოციმციმე ან მოციმციმე ჩვენება | ფხვიერი ლენტი კაბელი ან არასტაბილური მიწოდების ძაბვა | დააბრუნეთ ყველა კონექტორი; შეამოწმეთ მიწოდების ტალღა |
| ვერტიკალური ან ჰორიზონტალური ხაზები ეკრანზე | დაბზარული სუბსტრატი ან დრაივერის IC გაუმართაობა | ვიზუალური შემოწმება; დრაივერის დაფის შეცვლა |
| დაბნეული ან დაკარგული სიმბოლოები | პროტოკოლის შეუსაბამობა ან პროგრამული უზრუნველყოფის შეცდომა | გადაამოწმეთ კომუნიკაციის პარამეტრები მონაცემთა ფურცლის მიხედვით |
| თეთრი ეკრანი შინაარსის გარეშე | ინიციალიზაციის მარცხი ან სიგნალის დაკარგვა | შეამოწმეთ პროტოკოლის კონფიგურაცია; დაადასტურეთ გადატვირთვის დრო |
| მუდმივი მოჩვენების სურათი ან ჩაწვა-ში | დაბერების პანელზე სტატიკური სურათი ძალიან გრძელია | დენის ციკლი; პიქსელის-განახლების ტესტის ნიმუშის გაშვება |
| შეხებით შეყვანის რეგისტრაცია არ ხდება | დაზიანებული სენსორული კაბელი ან დაზიანებული პროგრამული უზრუნველყოფა | შეამოწმეთ ლენტი კაბელი; ხელახლა-ფლეშ სენსორული კონტროლერი |
| შემთხვევითი გადატვირთვა ან დენის ციკლი | ძაბვის მწვერვალი ან არასაკმარისი დენის სიმძლავრე | მიწოდების გაზომვა ოსცილოსკოპით; დაამატე დენის დაცვა |
რა იწვევს რეალურად LCD მოდულის გაუმართაობას?
განათების დეგრადაცია
უკანა განათება არის ყველაზე გავრცელებული ერთ-კომპონენტის გაუმართაობა LCD მოდულებში. LED მასივები თანდათან ქრებოდა მათი მოქმედების ვადის განმავლობაში - მწარმოებლები აკმაყოფილებენ პროდუქტებსJEDEC ნახევარგამტარების საიმედოობის ტესტის სტანდარტები, და რეიტინგული სიცოცხლის ხანგრძლივობა მნიშვნელოვნად განსხვავდება სამომხმარებლო-და სამრეწველო-ხარისხის პანელებს შორის. ყოველთვის მიმართეთ თქვენი კონკრეტული მოდულის მონაცემთა ცხრილს მისი რეიტინგული მომსახურების ვადის შესახებ თქვენი ოპერაციული პირობებით და არა ზოგადი ინდუსტრიის ფიგურა.
დისპლეი დეგრადირებული განათებით მაინც გადის ელექტრო შემოწმებას. პანელი მუშაობს - ის უბრალოდ ვერ წარმოქმნის წასაკითხ სურათს ნორმალურ გარემო შუქზე. თუ ეკრანი მისაღებია ბნელ ოთახში, მაგრამ თითქმის უხილავი ხდება კაშკაშა ოფისის განათების ან გარეთ, ფონური განათება პირველია, რაც შესამოწმებელია.
⚠️ გავრცელებული შეცდომა:განათების დაქვეითების კომპენსირება სიკაშკაშის მაქსიმალური აწევით. ეს აჩქარებს LED-ის ცვეთას და ამცირებს უკვე-დამაქვეითებელი კომპონენტის დარჩენილ სასარგებლო სიცოცხლეს. ტექნიკის არჩევა შესაბამისი სიკაშკაშის სათავე ოთახის თავიდანვე თავიდან აიცილებს პრობლემას მთლიანად - ნახეთ რა განასხვავებსკომერციული-ხარისხის LCD მოდულებისამომხმარებლო-კლასის ალტერნატივებიდან.
კონექტორისა და კაბელის პრობლემები
ლენტის კაბელები, ზებრა კონექტორები და შედუღების სახსრები იშლება ვიბრაციის, თერმული ციკლის და განმეორებითი მოქნილობისას. წარუმატებლობის რეჟიმი თითქმის ყოველთვის წყვეტილია: ციმციმებს გარკვეულ ორიენტაციაზე, ეკრანის ჩამოვარდნილ სეგმენტებს ვიბრაციის ქვეშ ან ეკრანი, რომელიც მუშაობს გაშვებისას, მაგრამ მარცხდება სამუშაო ტემპერატურაზე. ყველა კონექტორის ხელახლა დაყენება ნაწილების შეკვეთამდე გადაჭრის საველე ჩივილების მნიშვნელოვან ნაწილს ნულოვანი ხარჯით.
გარემოსდაცვითი სტრესი
სიცივე ანელებს თხევადი კრისტალების რეაქციას; სითბო აჩქარებს პოლარიზატორის დაბერებას და წებოვანი დელამინაციას; ტენიანობა აზიანებს ელექტროდებს შიგნიდან, რის შედეგადაც ეკრანის სეგმენტები აკლია, რომლებიც თანდათან უარესდება კვირის განმავლობაში. ყოველთვის მიუთითეთ უარესი-შემთხვევის პირობები და არა საშუალო. მოთხოვნილ გარემოში აპლიკაციებისთვის,ინტეგრირებული LCD ეკრანის გადაწყვეტილებები შესაბამისი გარემოსდაცვითი რეიტინგებითღირს შეფასება განლაგებამდე და არა საველე უკმარისობის შემდეგ.
⚠️ გავრცელებული შეცდომა:დისპლეის ტესტირება ლაბორატორიულ პირობებში და ვარაუდით, რომ ის იგივე შეასრულებს გარეთ, ცივ საწყობში ან ტენიანობის წყაროსთან ახლოს - იმის დადასტურების გარეშე, რომ მოდულის რეიტინგული IP კლასი და ტემპერატურის დიაპაზონი რეალურად ემთხვევა განლაგების გარემოს.
ელექტრომომარაგების პრობლემები და დრაივერის ხარვეზები
ძაბვის მწვერვალები იწვევს მძღოლის IC-ის მყისიერ დაზიანებას. მიწოდების ტალღოვანი - AC ხმაური DC რელსზე - იწვევს უფრო დახვეწილ, კუმულატიურ ზიანს: შემთხვევითი გადატვირთვები, გამოსახულების ხმაური და LED-ის ხანგრძლივობის შემცირება. მიმართეთ თქვენი მოდულის მონაცემთა ცხრილს მისი მაქსიმალური დასაშვები ტალღოვანი ძაბვის შესახებ; არ არსებობს უნივერსალური ბარიერი, რომელიც ვრცელდება ყველა ტიპის პანელზე.
პროგრამული უზრუნველყოფის შეცდომები და პროტოკოლის შეუსაბამობა ცალკე კატეგორიაა, რომელიც დამაჯერებლად ასახავს ტექნიკის უკმარისობას. დაფის შეცვლის ან პროგრამული უზრუნველყოფის განახლების შემდეგ თეთრი ეკრანი ან დაბნეული გამომავალი ხშირად კონფიგურაციის შეცდომაა და არა გატეხილი პანელი. ამ განსხვავებას მნიშვნელობა აქვს როდისLCD და LED ზოლის ეკრანის ფორმატების შედარება- სხვადასხვა ტექნოლოგიას აქვს სხვადასხვა პროტოკოლის ქცევა და ხარვეზის ხელმოწერები.
ექვსი-დიაგნოსტიკური პროცესი
იმუშავეთ მათზე თანმიმდევრობით. შეწყვიტე, როგორც კი ხარვეზის იდენტიფიცირება - არასაჭირო გაცვლა დაკარგე დრო და შემოიტანე ახალი ცვლადები.
ნაბიჯი 1 - ვიზუალური შემოწმება ჩართვამდე-.მოძებნეთ ბზარები, კონდენსაცია პანელის უკან, დამწვრობის ნიშნები PCB-ზე და გადაადგილებული ან ჩაკეცილი ლენტი კაბელები. თუ ფიზიკურ დაზიანებას აღმოაჩენთ, არ გამოიყენოთ ძალა. მოკლე კავშირმა შეიძლება გამოიწვიოს კასკადური დაზიანება, რომელიც ბევრად უფრო ძვირია, ვიდრე თავდაპირველი გაუმართაობა.
ნაბიჯი 2 - შეყვანის ძაბვის შემოწმება.გამოიყენეთ მულტიმეტრი მოდულის დენის შეყვანის ქინძისთავებზე. ტიპიური ნომინალური ძაბვები TFT პანელებისთვის არის 3.3V, 5V ან 12V - შეამოწმეთ თქვენი მონაცემთა ცხრილი. სპეციფიკაციის გარეთ 5%-ზე მეტი წაკითხვა მოითხოვს გამოძიებას. წყვეტილი ხარვეზებისთვის, დაამატეთ ოსცილოსკოპი, რათა შეამოწმოთ მიწოდების ტალღები მონაცემთა ფურცლის დასაშვებ სპეციფიკაციასთან მიმართებაში.
ნაბიჯი 3 - განათების იზოლირება.ბნელ ოთახში, აანთეთ ფანარი პანელის ზედაპირზე დახრილი. თუ თქვენ შეძლებთ მკრთალი სურათის გარჩევას, პანელი ფუნქციონირებს და მხოლოდ უკანა განათება ვერ მოხერხდა. ეს ერთი ტესტი გამორიცხავს დიაგნოსტიკური ხის ნახევარს 10 წამში - და თანაბრად კარგად მუშაობსზოლიანი- LCD ეკრანებიროგორც სტანდარტული მართკუთხა პანელებზე.
ნაბიჯი 4 - შეცვალეთ კაბელები და დაფები მეთოდურად.ჩატვირთეთ ცნობილი-კარგი ტესტის ნიმუში. შეცვალეთ ლენტი კაბელი დამოწმებული სამუშაო განყოფილებით. თუ გაუმართაობა მოჰყვება კაბელს, პრობლემა არის კაბელი. თუ ის რჩება დაფასთან, დაფა არის შემდეგი. ჯერ შეცვალეთ ყველაზე იაფი, ყველაზე ხელმისაწვდომი კომპონენტი.
ნაბიჯი 5 - შეამოწმეთ კომუნიკაციის პროტოკოლი.თეთრი ეკრანი ან გაფუჭებული გამომავალი დაფის შეცვლის შემდეგ თითქმის ყოველთვის არის კონფიგურაციის შეცდომა. გადაამოწმეთ ბაუდის სიხშირე (UART), SPI რეჟიმი (CPOL/CPHA) ან I2C მისამართი მონაცემთა ცხრილის მიხედვით. ეს ნაბიჯი იჭერს ხარვეზების არაპროპორციულ წილსკიოსკის ჩვენების გარემოსადაც მოდულები იცვლება ველში, ხშირად არასრული დოკუმენტაციიდან.
ნაბიჯი 6 - გაიმეორეთ საველე პირობები სკამზე.დისპლეი, რომელიც მუშაობს ლაბორატორიაში, მაგრამ ვერ განლაგებულია, თითქმის ყოველთვის აქვს თერმული ან ვიბრაციის ძირითადი მიზეზი. კონექტორი, რომელიც მარგინალურია 22 გრადუსზე, შეიძლება მთლიანად გაიხსნას 55 გრადუსზე. გამოიყენეთ კონტროლირებადი სითბო სკამზე ტესტირების დროს - ხარვეზი, რომელიც გამოჩნდება გარკვეულ ტემპერატურაზე მაღლა, პირდაპირ განსაზღვრავს თერმული გაფართოებას, როგორც მექანიზმს.
შეკეთება თუ შეცვლა? გადაწყვეტილების ჩარჩო
შეკეთებას აქვს აზრი, როცაგაუმართაობა ლოკალიზებულია ერთ შესაცვლელ კომპონენტზე - კაბელზე, განათების მასივზე, პროგრამული უზრუნველყოფის განახლებაზე - მოდული არის სისტემის ნაწილი, სადაც ჩანაცვლების მოპოვება გულისხმობს მნიშვნელოვან შეფერხებას ან ხელახლა დიზაინს და შეკეთების ღირებულება აშკარად ნაკლებია, ვიდრე ახალი ერთეული.
ჩანაცვლება უფრო აზრიანია როცარამდენიმე სიმპტომი ერთდროულად გამოჩნდება. მკრთალი უკანა განათება, კონექტორის ცვეთა და გამოსახულების მოჩვენება ერთად გამოჩენა არის მომსახურების ვადის დასრულების საიმედო მაჩვენებელი და არა ერთი გამოსწორებული ხარვეზი. ჩანაცვლებას ასევე აქვს აზრი, როდესაც მიმდინარე მოდული გთავაზობთ უკეთეს სპეციფიკაციებს - უფრო მაღალ სიკაშკაშეს, უფრო ფართო ოპერაციულ ტემპერატურას, უკეთეს დაცვას შეღწევისგან -, რაც შეამცირებს სამომავლო მოვლის ტვირთს.
სანამ რომელიმე გზას დაასრულებთ, დაამუშავეთ ეს ხუთი შეკითხვა:
- არის ეს დანაყოფის პირველი მარცხი, თუ მანამდე ვერ მოხერხდა?
- ხარვეზი შემოიფარგლება მხოლოდ ერთი, შესაცვლელი კომპონენტით?
- შეკეთების მთლიანი ღირებულება - ნაწილების, შრომისა და შეფერხების დროის - აშკარად დაბალია ჩანაცვლების ღირებულებაზე?
- რეალურად გაგრძელდება თუ არა გარემონტებული ბლოკი სისტემის დარჩენილი სერვისის მოთხოვნილებამდე?
- ახლანდელი ჩანაცვლება გვთავაზობს მნიშვნელოვნად უკეთეს სპეციფიკაციებს ამ აპლიკაციისთვის?
თუ სამი ან მეტი პასუხი ემხრობა ჩანაცვლებას, ეს ზოგადად უფრო ნათელი გზაა. დაათვალიერეთ სრულიპროდუქციის ასორტიმენტიანისაუბრეთ სპეციალისტთანწყაროს მიღების შესახებ. საცალო ვაჭრობისა და ნიშნების კონტექსტებისთვის,მორგებული LCD კონფიგურაციები საცალო ნიშნებისთვისხშირად უკეთეს გრძელვადიან-ეკონომიკურ ეკონომიას იძლევა, ვიდრე პირდაპირი ლაიქის--მსგავსების გაცვლა.
პრევენციული მოვლა
- გარემოსდაცვითი კონტროლი:განათავსეთ მოდულის რეიტინგული ტემპერატურისა და ტენიანობის დიაპაზონში, დაგეგმვისთვის ყველაზე უარესი-შემთხვევის პირობების გამოყენებით. მაღალი ტენიანობის გარემოში, დალუქული შიგთავსები დამოწმებული IP რეიტინგებით არის მოთხოვნა და არა სიფრთხილის ზომა.
- ენერგიის მართვა:გამოიყენეთ რეგულირებადი მარაგი ტექნიკის ტალღის დაცვით. მოერიდეთ განათების მუდმივად გაშვებას მაქსიმალურ სიკაშკაშეზე - ადაპტური სიკაშკაშის კონტროლი ამცირებს LED ცვეთას გამოყენებადობაზე ხილული ზემოქმედების გარეშე.
- დაგეგმილი შემოწმებები:ყოველთვიურად - შეამოწმეთ დამაკავშირებელი ადგილი და მოძებნეთ კონდენსაცია. კვარტალური - გაუშვით დიაგნოსტიკური ტესტის ნიმუში და შეამოწმეთ მიწოდების ძაბვა დატვირთვის ქვეშ. ყოველწლიურად - შეამოწმეთ მიწოდების ტალღები და შეამოწმეთ ოპტიკური ფენები დელამინაციის ან პოლარიზატორის დაძველებისთვის.

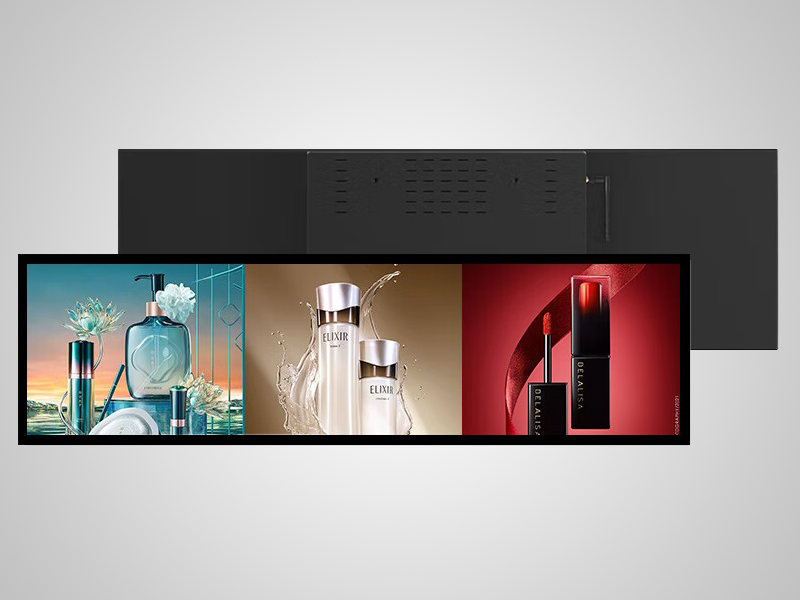

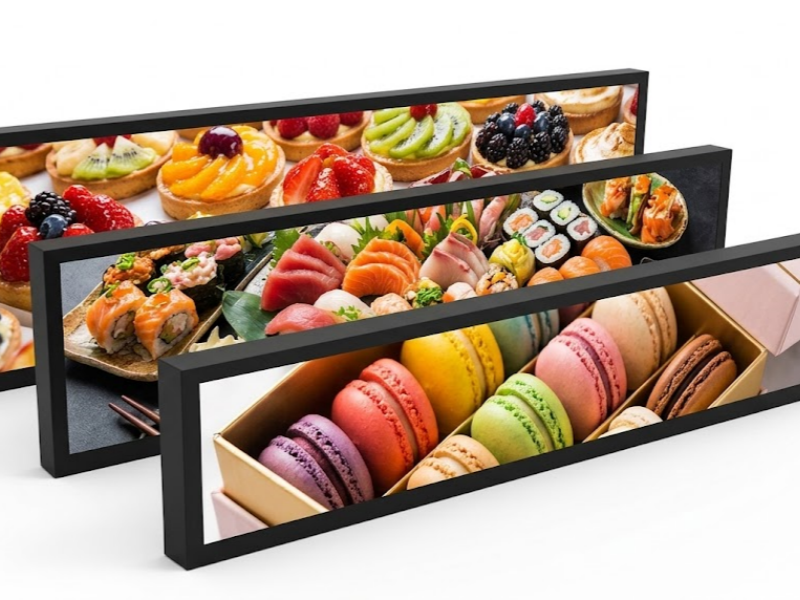

ამისთვისთვითმომსახურების-ტერმინალიგანლაგება უწყვეტად მიმდინარეობს მაღალი-ტრაფიკის გარემოში, კვარტალური შემოწმება არის ყველაზე მაღალი-მნიშვნელოვანი ერთჯერადი ტექნიკური მომსახურება.დაჭიმული LCD ეკრანები, რომლებიც გამოიყენება სუპერმარკეტების გარემოშიტენიანობისა და გამწმენდი ქიმიკატების სპეციფიკური ზემოქმედების წინაშე დგანან, რომლებსაც სტანდარტული ტექნიკური გრაფიკი შესაძლოა სრულად არ ითვალისწინებდეს.
ხშირად დასმული კითხვები
ჩემი LCD გვიჩვენებს თეთრ ეკრანს - პანელი გატეხილია?
არ არის აუცილებელი. თეთრი ეკრანი უფრო ხშირად კომუნიკაციის ან ინიციალიზაციის წარუმატებლობაა, ვიდრე ფიზიკური დაზიანება. გადაამოწმეთ პროტოკოლის კონფიგურაცია - ბაუდის სიხშირე, SPI რეჟიმი ან I2C მისამართი - მოდულის მონაცემთა ფურცელთან მიმართებაში. ეს განსაკუთრებით აქტუალურია პროგრამული უზრუნველყოფის განახლების ან დაფის გაცვლის შემდეგ, სადაც პარამეტრები შეიძლება სწორად არ იყო გადაცემული.
როგორ გავარკვიო, რომ უკანა განათება ან LCD პანელი წარუმატებელია?
ანათებს ფანარი ეკრანის ზედაპირზე კუთხით ბნელ ოთახში. თუ ხედავთ მკრთალ სურათს, პანელი გამოაქვს სწორად გამოსავალს და მხოლოდ უკანა განათება ვერ მოხერხდა. ფანრის ქვეშ სურათის არარსებობა ნიშნავს, რომ შეცდომა არის პანელში, დრაივერის დაფაში ან მათ შორის სიგნალის გზაზე.
შეიძლება თუ არა მბჟუტავი ეკრანის დაფიქსირება მოდულის გამოცვლის გარეშე?
უმეტეს შემთხვევაში კი. მბჟუტავი ყველაზე ხშირად გამოწვეულია ფხვიერი ლენტის კაბელის, ზღვრული შედუღების სახსრის ან მიწოდების გადაჭარბებული ტალღის გამო. კონექტორების ხელახლა დაყენება და მიწოდების ძაბვის სტაბილურობის შემოწმება დატვირთვის ქვეშ აგვარებს მბჟუტავ ჩივილებს, სანამ რაიმე კომპონენტის შეცვლა იქნება საჭირო.
უსაფრთხოა თუ არა ტენიანობის მქონე ეკრანზე ჩართვა?
არა. დენის გამოყენებამდე მიეცით მოდული სრულად გაშრობას დაბალ-ტენიან გარემოში. სველი ეკრანის ჩართვა იწვევს ელექტროდის კოროზიას და მოკლე ჩართვას, რამაც შეიძლება სამუდამოდ დააზიანოს პანელი.
რატომ მუშაობს ჩემი დისპლეი სკამზე, მაგრამ მარცხდება მინდორზე?
წყვეტილი ველი-მხოლოდ შეფერხებები თითქმის ყოველთვის გამოწვეულია თერმული გაფართოებით სამუშაო ტემპერატურაზე, ვიბრაციით-გამოწვეული კონექტორის წყვეტამ ან კონდენსაციამ გაშვებისას. გაიმეორეთ განლაგების რეალური გარემო - ტემპერატურა, ვიბრაცია, ტენიანობა - სკამზე ტესტირების დროს. ტექნიკის არჩევის ინსტრუქციისთვის, რომელიც უფრო თანმიმდევრულად უმკლავდება რთულ პირობებს,მაღალი-ეფექტურობის LCD ეკრანის პარამეტრების ეს მიმოხილვამოიცავს სპეციფიკაციების განსხვავებებს, რომლებიც ყველაზე მნიშვნელოვანია.
დასკვნა
LCD მოდულის გაუმართაობა იკითხება მას შემდეგ, რაც იცით, რა უნდა მოძებნოთ. მუქი პანელი, მბჟუტავი ეკრანი, გაფუჭებული გამომავალი -, თითოეული ასახავს სავარაუდო მიზეზების მართვადი სიას და სტრუქტურირებული დიაგნოსტიკური პროცესი უფრო სწრაფად პოულობს რეალურ ხარვეზს, ვიდრე კომპონენტების შემთხვევითი შეცვლა. იგივე პროცესი ასევე ნათლად გეუბნებათ, როდის დასრულდა რემონტი და ჩანაცვლება არის სწორი პასუხი.
თუ ბოლოდროინდელმა წარუმატებლობამ დააყენა ახალი აპარატურა თქვენს დღის წესრიგში, შეისწავლეთროგორ ადარებს თანამედროვე კომერციული LCD ეკრანები დისპლეის ტრადიციულ ვარიანტებს, ანგამოაგზავნეთ შეკითხვათქვენი კონკრეტული განაცხადის მოთხოვნების განსახილველად.
